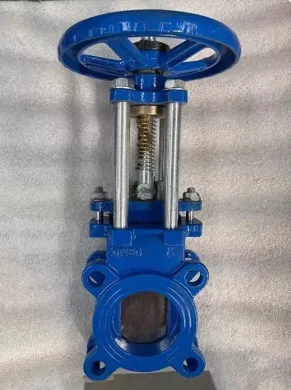

Ħarsa ġenerali tal-prodott
Il-valvi tal-bieb tas-sikkina manwali jintużaw ħafna għall-kontroll tal-fluss fix-xogħol attwali tal-kostruzzjoni tal-pipeline. L-utenti jeħtieġ biss li jdawwar ir-rota ta 'l-idejn ta' fuq, u l-pjanċa tal-bieb inkorporata se timxi dritta 'l fuq u' l isfel, u tispiċċa l-ftuħ u l-għeluq tal-pipeline faċilment.
Dan il-valv jadotta struttura tal-bieb tax-xafra tad-dwana, magħmula biex taqbel ma 'diversi kundizzjonijiet tax-xogħol iebsa. Jaħdem b'mod stabbli meta jittrasporta likwidu li jwaħħal oħxon, medju mħallat ta 'partiċelli u kull tip ta' demel likwidu industrijali, li valvoli ordinarji ma jistgħux jiksbu f'użu reali.
L-aġġustament tal-għoli taz-zokk tal-valv permezz tar-rota tal-idejn jista 'jagħmel il-bieb jiċċaqlaq kontra l-fluss tal-fluwidu, biex tiftaħ jew tagħlaq kompletament il-kanali tal-pipeline. Ix-xafra li jaqtgħu tagħha tista 'tnaqqas l-iskart tal-fibra mħabbbil u timsaħ il-ħmieġ li jwaħħal fuq il-ħitan ta' ġewwa tal-pajpijiet. Grazzi għal dan id-disinn prattiku, huwa komunement użat fil-minjieri, impjanti tad-drenaġġ, imtieħen tal-karti u postijiet oħra bi bżonnijiet kumplessi ta 'kunsinna ta' fluwidu.
Speċifikazzjonijiet
| Oġġett | Speċifikazzjoni |
|---|---|
| Isem tal-Prodott | Valv tal-Bieb tas-Sikkina manwali |
| Tip ta' Operazzjoni | Handwheel manwali / Handwheel b'Tastatur Gear |
| Dijametru Nominali | DN50 ~ DN1200 |
| Klassi ta' Pressjoni | PN6, PN10, PN16 |
| Materjal tal-Korp | Ħadid duttili QT450-10 / QT500-7; Fakultattiv Ħadid fondut / Stainless Steel |
| Materjal tal-Bieb | Ħadid duttili / SS304 / SS316 |
| Materjal taz-zokk | SS420 / SS304 |
| Siġill tas-Sedil | EPDM / NBR / PTFE |
| Kisi | Kisi tat-Trab Epoxy (FBE) |
| Tip ta' Konnessjoni | Flanġ, konformi ma 'EN1092-2 |
| Standard tad-Disinn | EN12266 |
| Medju | Drenaġġ, ħama, polpa, midja granulari, ilma mormi |
| Temperatura tax-Xogħol | -10 grad ~ 80 grad (jiddependi fuq il-materjal tas-siġill) |
Prinċipju ta' Ħidma
Il-valv manwali tal-bieb tas-sikkina jitħaddem billi ddawwar ir-rota tal-idejn. Ir-rotazzjoni tmexxi z-zokk biex jiċċaqlaq b'mod lineari, billi timbotta l-bieb tas-sikkina bit-truf li jaqtgħu 'l fuq jew 'l isfel.
Meta l-bieb tas-sikkina jogħla, il-passaġġ tal-fluss jinfetaħ, u l-medju jgħaddi mingħajr xkiel. Meta l-bieb tas-sikkina jinżel, it-tarf li jaqta 'tagħha jaqta' permezz ta 'solidi, fibri jew ħama, u l-bieb jagħfas sewwa kontra s-sedil biex jagħlaq il-fluss tal-pipeline.
Il-bieb tal-istil tal-pjanċa rqiq inaqqas iż-żona ta 'kuntatt mal-medju. Huwa ddisinjat apposta għal fluwidi li fihom partiċelli solidi, ħama u materjali fibrużi.
Speċifikazzjonijiet u Dimensjonijiet
| Dijametru Nominali DN | Dijametru ta' Barra tal-Fanġ (mm) | Tul wiċċ imb'wiċċ (mm) | Kwantità tal-bolt |
|---|---|---|---|
| DN50 | 165 | 43 | 8 |
| DN65 | 185 | 46 | 8 |
| DN80 | 200 | 46 | 8 |
| DN100 | 220 | 52 | 8 |
| DN125 | 250 | 56 | 12 |
| DN150 | 285 | 60 | 12 |
| DN200 | 340 | 64 | 12 |
| DN250 | 400 | 68 | 16 |
| DN300 | 455 | 72 | 16 |
| DN350 | 505 | 76 | 16 |
| DN400 | 565 | 80 | 20 |
| DN450 | 615 | 84 | 20 |
| DN500 | 670 | 90 | 20 |
| DN600 | 780 | 96 | 24 |
| DN700 | 895 | 104 | 24 |
| DN800 | 1015 | 112 | 28 |
| DN900 | 1115 | 120 | 28 |
| DN1000 | 1230 | 130 | 32 |
| DN1200 | 1455 | 140 | 32 |
Karatteristiċi tal-Prodott
Azzjoni ta 'awto-tindif inkorporata
Il-bieb li jiċċaqlaq vertikali għandu effett tajjeb ta 'awto-tindif, li jneħħi l-aċċessorji u l-oġġetti varji fl-operazzjoni biex iżomm il-passaġġ tal-pipeline bla xkiel.
Kostruzzjoni tal-istainless steel reżistenti għall-korrużjoni
Il-bieb huwa magħmul minn azzar li ma jissaddadx ta 'kwalità għolja, b'reżistenza qawwija għall-korrużjoni, li jipprevjeni ħsara fis-siġill u tnixxija kkawżata minn sadid u deformazzjoni.
Uċuħ tas-siġillar imwebbsa kollha tal-metall
L-uċuħ kollha tas-siġillar tal-metall huma mwebbsa, li għandhom reżistenza tajba għall-ilbies u prestazzjoni stabbli tas-siġillar, adattati għal tħaddim kontinwu ta 'pipeline għal żmien twil.
Żona tas-siġillar ċatta u ħielsa mill-kanal
Wiċċ ċatt tas-siġillar mingħajr struttura tal-kanal ma jħalli l-ebda post għal depożitu tal-ħmieġ, li jiżgura swiċċ tal-valv flessibbli mingħajr falliment imwaħħal.
Footprint kompatt u ottimizzat
L-istruttura ottimizzata kompatta tiffranka l-materjali tal-produzzjoni u l-ispazju ta 'installazzjoni, u tistabbilizza l-operat kollu tas-sistema tal-pipeline.
Ivvjaġġar iggwidat + siġillar b'ħafna punti
Il-partijiet tal-gwida tal-limitu integrati jiffissaw il-binarju li jiċċaqlaq il-bieb; erba 'gruppi ta' komponenti tal-ippressar jiffurmaw struttura soda tas-siġillar.
Applikazzjoni tal-Prodott
-
Minjieri u industrija tqila: Ideali għal operazzjonijiet tal-minjieri, faċilitajiet tal-ħasil tal-faħam, u workshops tat-tidwib tal-azzar, fejn jipprovdi kontroll mixgħul/mitfi għal pajpijiet tad-demel likwidu tal-faħam, linji tad-demel likwidu tal-filtru, pajpijiet ta 'skariku tal-irmied, u sistemi industrijali speċjalizzati oħra.
-
Trattament tal-ilma u tad-drenaġġ: Kompatibbli mat-tagħmir għall-purifikazzjoni u l-ipproċessar tal-ilma, dan il-valv jimmaniġġja r-regolazzjoni tal-fluss u l-għeluq għad-drenaġġ, demel likwidu mħallat, fluwidi mgħobbija bil-partiċelli, u ilma ċar li fih solidi sospiżi fini.
-
Manifattura ta' polpa u karta: Użat ħafna fil-produzzjoni tal-polpa u l-karta biex tissodisfa l-ħtiġijiet tal-ġarr tal-pipeline u l-kontroll tal-fluss għall-midja tal-polpa ta 'livelli ta' konċentrazzjoni li jvarjaw.
-
Immaniġġjar tal-irmied tal-qawwa termali: Iddisinjati għal sistemi ta 'appoġġ għat-tneħħija ta' l-irmied fi stazzjonijiet ta 'enerġija termali, primarjament għall-kontroll tal-fluss u l-ġarr tal-midja f'pipelines tad-demel likwidu ta' l-irmied fi proġetti ta 'inġinerija ta' l-enerġija.
Deskrizzjoni tal-Prodotti
dwarna
Bi kwalità tal-prodott affidabbli u kapaċitajiet ta 'provvista ta' esportazzjoni ppruvati, il-fabbrika tagħna bagħtet merkanzija lejn ħafna pajjiżi u reġjuni matul is-snin, inklużi r-Renju Unit, il-Brażil, il-Messiku u Spanja.
Il-prodotti fornuti għal proġetti lesti jżommu tħaddim stabbli, mingħajr fallimenti fil-kwalità fuq skala tal-massa jew tilwim relatat mal-aċċettazzjoni. Grazzi għal affidabbiltà soda u kost-prestazzjoni kompetittiva, aħna nibqgħu nirċievu ordnijiet ripetuti minn klijenti f'pajjiżhom u barra, u nibqgħu fornitur preferut għal bejjiegħa bl-ingrossa barranin.
Kwalifiki tal-Kumpanija
Shanxi Jintai Hongye Casting and Forging Machinery Co., Ltd., li tinsab fil-Provinċja ta 'Shanxi, iċ-Ċina, hija produttur ewlieni ta' fittings tal-pajpijiet tal-ħadid duttili, pajpijiet, valvi varji, u għata tat-tappieri. Għandna linji ta 'produzzjoni awtomatizzati u tim ta' teknoloġija ta 'produzzjoni b'esperjenza biex nipprovdulek soluzzjonijiet personalizzati professjonali u flessibbli.
