Ħarsa ġenerali tal-prodott

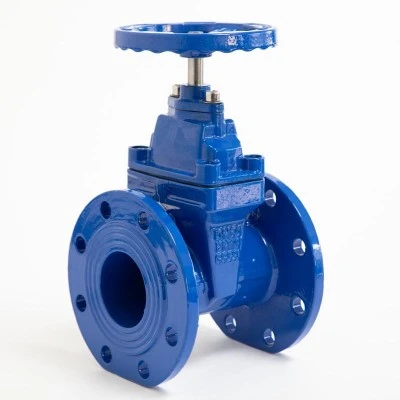

Valv tal-bieb bil-flanġ ta' zokk artab li ma jogħlax
Valv tal-bieb bil-flanġ tas-siġill artab li ma jogħlewx zokk (magħruf komunement bħala valv tal-bieb bil-ħanek bil-qiegħda bil-qiegħda, mudell bħal Z45X) jikkonsisti prinċipalment minn zokk mhux-rising + siġill artab + konnessjoni tal-ħanek. Għandu struttura kompatta u siġillar affidabbli. Fi kliem sempliċi, huwa "swiċċ" għall-ftuħ u l-għeluq tal-pajpijiet, iżda huwa ddisinjat biex ikun aktar prattiku u mingħajr inkwiet-, u huwa indispensabbli f'ħafna postijiet.
Informazzjoni Bażika
01
L-aktar karatteristiċi importanti ta 'dan il-valv huma tlieta: siġillar eċċellenti, disinn li jiffranka l-ispazju-, u installazzjoni u manutenzjoni konvenjenti. Il-korp tal-valv tiegħu huwa magħmul minn ħadid duttili, bil-pjanċa tal-bieb magħluq f'saff ta 'gomma ratba. Il-ħjut taz-zokk tal-valv huma moħbija ġewwa; iddawwar l-handwheel iċċaqlaq il-pjanċa tal-bieb 'il fuq u' l isfel, u b'hekk tiftaħ jew tagħlaq il-pipeline.
02
Tipikament jista 'jiflaħ pressjonijiet ta' 1.0 jew 1.6 MPa (adattat għal pressjonijiet tipiċi ta 'pipeline muniċipali u residenzjali), u huwa disponibbli f'dijametri minn DN40 sa DN1200. Jista 'jintuża għal pajpijiet likwidi komuni bħal ilma nadif, drenaġġ, u ilma li jiċċirkola, li jagħmilha pedament fil-provvista ta' ilma muniċipali, provvista ta 'ilma sekondarja residenzjali, u pajpijiet ta' protezzjoni min-nar.
Struttura tal-Prodott
Korp tal-Valv u Qoxra:Dan huwa "korp" tiegħu, fondut f'biċċa waħda ta 'ħadid duttili, li jagħmilha eċċezzjonalment b'saħħtu. Huwa wkoll miksi b'reżina epoxy għall-protezzjoni mill-korrużjoni, li jagħmilha reżistenti għall-korrużjoni u l-iskala tal-ilma jew tad-drenaġġ.
Gate:Dan huwa l-"baffle" li jikkontrolla l-fluss ta 'l-ilma. Il-wiċċ tiegħu huwa mgħotti b'EPDM (monomeru ta 'ethylene propylene diene) jew NBR (lastku nitrile butadiene), li jagħmilha artab u tippermetti li toqgħod sewwa mas-sedil tal-valv meta magħluqa, u tevita tnixxijiet.
Zokk tal-valv:Din hija l-"virga tas-sewqan" tagħha, magħmula mill-istainless steel. B'mod kruċjali, il-ħjut tagħha huma moħbija ġewwa. Meta l-handwheel ikun imdawwar, il-bieb biss jiċċaqlaq; iz-zokk tal-valv innifsu ma jestendix jew jinġibed lura, li huwa essenzjali għad-disinn tiegħu li jiffranka l-ispazju-.
Sistema tas-siġillar:Din hija l-"garanzija tas-siġillar" tagħha, li fiha tliet saffi ta' protezzjoni-il-wiċċ tal-gomma artab tal-bieb, diversi O-rings fuq iz-zokk tal-valv, u siegla tas-siġillar bejn il-korp tal-valv u l-għata-li tiżgura li l-ilma ma jnixxix minn ġewwa jew ma joħroġx minn barra.
Handwhee:Din hija l-parti li nduru bl-idejn. Huwa magħmul minn ħadid fondut u għandu tessut kontra -żliq. Dawk b'dijametru żgħir jistgħu jiġu mdawra bl-idejn, filwaqt li dawk b'dijametru kbir jistgħu jkunu mgħammra b'apparati elettriċi jew pnewmatiċi sabiex in-nies ma jkollhomx għalfejn imorru biex iħaddmuh.
Deskrizzjoni tal-Prodotti
Siġillar Eċċellenti: Minħabba li l-bieb huwa magħmul minn gomma ratba, awtomatikament isewwi żoni milbusa meta magħluqa, essenzjalment jikseb "assolutament l-ebda tnixxija", jissodisfa perfettament ir-rekwiżiti ta 'siġillar għolja ta' xenarji bħall-provvista tal-ilma u l-protezzjoni min-nar.
Iffrankar ta 'Spazju Super: Kif imsemmi qabel, iz-zokk tal-valv tiegħu ma jestendix jew jinġibed lura; l-għoli ġenerali tal-valv huwa ffissat. Huwa adattat b'mod speċjali għall-installazzjoni fi spazji dojoq bħal tappieri, kantini, u xaftijiet tal-pajpijiet, mingħajr ma z-zokk tal-valv jieħu spazju.
Operazzjoni Super Faċli: Id-disinn artab-is-siġill jagħmel it-tidwir tar-rota tal-idejn eċċezzjonalment faċli, u jeħtieġ inqas minn nofs l-isforz ta 'valv tas-siġill iebes-. Barra minn hekk, topera bil-kwiet, mingħajr ma tfixkel lil ħaddieħor.
Durabbli u Reżistenti għall-Korrużjoni: Il-korp tal-valv għandu kisja epoxy, u z-zokk tal-valv huwa magħmul minn azzar li ma jissaddadx. Jista 'jiflaħ ambjenti umdi jew kundizzjonijiet kemmxejn aċidużi jew alkalini, faċilment idum aktar minn għaxar snin. Barra minn hekk, jekk is-siġill tal-gomma jonqos, is-siġill biss jeħtieġ li jiġi sostitwit, u jiffrankaw il-valv kollu u spejjeż sinifikanti.
Installazzjoni u Manutenzjoni konvenjenti: Juża konnessjoni tal-flanġ; sempliċiment tallinja l-flanġ tal-valv mal-ħanek tal-pajp u issikka l-boltijiet. L-ebda għodda speċjali ma hija meħtieġa għaż-żarmar. Anki jekk is-siġill taz-zokk tal-valv jonqos, is-sostituzzjoni hija malajr u faċli.
Materjali tal-Prodott
| Isem tal-Komponent | Materjali Użati | Funzjoni Prinċipali |
| Korp tal-Valv/Bord Mogħti | Ħadid fondut duttili (EN-GJS-500-7) | Jiflaħ il-pressjoni tal-pajp ta 'l-ilma, jiżgura robustezza ġenerali u l-ebda ħsara. |
| Pjanċa tal-Bieb | Ħadid fondut duttili + Kisi tal-Gomma EPDM/NBR | Jikkontrolla l-fluss tal-pajp u jiżgura siġill ta' prova ta' tnixxija-. |
| Zokk tal-valv | Stainless Steel (2Cr13/304) | Titrażmetti forza, issuq il-pjanċa tal-bieb 'il fuq u' l isfel. |
| Siġilli (O-rings/Gaskets) | Gomma EPDM/NBR | Jipprevjeni t-tnixxija tal-ilma miz-zokk tal-valv u jipprevjeni wkoll tnixxija fil-konnessjoni bejn il-korp tal-valv u l-għatu. |
| Handwheel | Ħadid fondut duttili | Il-parti mħaddma bl-idejn, li tittrasmetti l-forza liz-zokk tal-valv. |
| Kisi ta 'ġewwa tal-Korp tal-Valv | Reżina epoxy | Jipprevjeni l-korrużjoni u l-iskala; sikur anke għall-pajpijiet tal-ilma tax-xorb. |
Deskrizzjoni tal-Prodotti
Oqgħod attent għal dawn il-punti waqt l-installazzjoni biex tevita dawriet.
Preparazzjonijiet Qabel l-Installazzjoni
L-ewwel, għandek bżonn tikkonferma li l-mudell, id-dijametru u l-klassifikazzjoni tal-pressjoni tal-valv tal-bieb tal-flanġ artab tal-virga tal-irfigħ mhux kompatibbli mal-pipeline biex tevita li tixtri waħda ħażina li ma tistax tiġi installata. Imbagħad, iċċekkja l-valv għal kwalunkwe ħsara minn impatti jew għal debris fuq il-wiċċ tas-siġillar. Jekk ikun hemm debris, naddafha sewwa, inkella taffettwa s-siġill. Barra minn hekk, naddaf il-wiċċ tal-flanġ tal-pipeline, neħħi żejt, sadid, u kwalunkwe grif fuq il-wiċċ tas-siġillar.
Rekwiżiti ta' Installazzjoni
Zokk li ma jogħlax artab-valv tal-bieb bil-flanġ tas-siġill jista 'jiġi installat orizzontalment jew vertikalment, iżda huwa rakkomandat li jiġu installati biz-zokk tal-valv iħares 'il fuq. Din l-orjentazzjoni tiżgura tħaddim tal-handwheel aktar faċli u aktar faċli, tnaqqas l-akkumulazzjoni ta 'impuritajiet fuq iz-zokk tal-valv, u tnaqqas il-frekwenza tal-manutenzjoni sussegwenti. Installazzjoni maqluba (rota tal-idejn iħares 'l isfel) hija strettament ipprojbita. Dan il-metodu ta 'installazzjoni mhux xieraq se jagħmel ħsara lill-istruttura tal-istress tas-siġill ta' zokk tal-valv, li jwassal għal falliment tas-siġill u tnixxija tal-midja, u b'hekk jaffettwa l-ħajja tas-servizz tal-valv u s-sigurtà operattiva tal-pipeline.
Meta tgħaqqad il-flanġi, segwi l-prinċipju tal-issikkar tal-boltijiet b'mod simetriku, pass pass u bil-mod biex tiżgura stress uniformi fuq il-wiċċ tas-siġillar. It-torque tal-issikkar tal-boltijiet għandu jkun moderat: issikkar żejjed jista' jiddeforma l-korp tal-valv jew il-flanġ u jagħmel ħsara lill-istruttura tas-siġillar; taħt-issikkar huwa suxxettibbli li jikkawża tnixxija. Agħżel gaskits li jaqblu mat-temperatura medja: gaskits tal-gomma huma adattati għal kundizzjonijiet normali ta'-temperatura u pressjoni-baxxa, filwaqt li gaskits tal-grafita japplikaw għal xenarji ta'-temperatura u pressjoni medja-. Għażla mhux korretta tal-gasket tirriżulta direttament f'tnixxija tal-ġonta tal-flanġ.
Test tal-prestazzjoni tas-siġillar għandu jsir wara l-installazzjoni tal-valv. L-ewwel, agħlaq għal kollox il-valv, imla l-pipeline bl-ilma u jnaddaf l-arja kollha ġewwa. Imbagħad saħħaħ il-pressjoni bil-mod għal 1.1 darbiet il-pressjoni normali tax-xogħol u żomm din il-pressjoni għal 15-il minuta. Jekk ma tinstab l-ebda tnixxija fil-korp tal-valv, ġonot tal-flanġ, kaxxa tal-mili tal-valv zokk u partijiet oħra matul it-test, l-installazzjoni titqies kwalifikata u l-valv huwa lest għal tħaddim normali.
Ftit aktar tfakkiriet
Wara li l-valv jingħalaq għal kollox, ma ġġiegħelx ir-rota tal-idejn iddur, peress li dan jista 'jagħmel ħsara lis-siġilli u jikkawża tnixxijiet.
Iftaħ/agħlaq il-valv bil-mod biex jipprevjeni l-martell tal-ilma milli jolqot il-pipeline u l-valv.
Żomm distanza ta 'mill-inqas 100 mm bejn ir-rota ta' l-idejn u l-ħajt/pipeline għal tħaddim faċli.
Installa appoġġi għal valvi ta'-dijametru kbir biex tevita deformazzjoni kkawżata mill-piż tal-pipeline.
Oqsma ta' applikazzjoni
Inġinerija Muniċipali
Użat fin-netwerks tal-provvista tal-ilma tal-belt, pajpijiet tad-drenaġġ, sistemi ta 'separazzjoni tal-ilma tax-xita u tad-drenaġġ, u pajpijiet muniċipali għall-protezzjoni min-nar.
Kostruzzjoni tal-Bini
Użat f'pajpijiet tal-provvista tal-ilma sekondarja residenzjali, pajpijiet tad-drenaġġ tal-kantina, pajpijiet tal-ilma li jiċċirkolaw it-tisħin u l-arja kondizzjonata, u sistemi ta 'bexxiexa tan-nar f'żoni residenzjali.
Applikazzjonijiet Industrijali
Użat fil-fabbrika li jiċċirkola l-ilma u l-pajpijiet ta 'l-ilma li jkessaħ, u pajpijiet ta' dħul u ħruġ għal tankijiet ta 'arjazzjoni u tankijiet ta' sedimentazzjoni f'impjanti tat-trattament tad-drenaġġ (adattat għal midja li mhumiex aċidi qawwija, alkali, jew żjut).
Applikazzjonijiet Agrikoli
Adattat għal applikazzjonijiet ta'-pressjoni baxxa, dijametru-kbir bħal pajpijiet tat-tisqija tal-art agrikola u pipelines tat-tank tal-ħażna tal-ilma.
