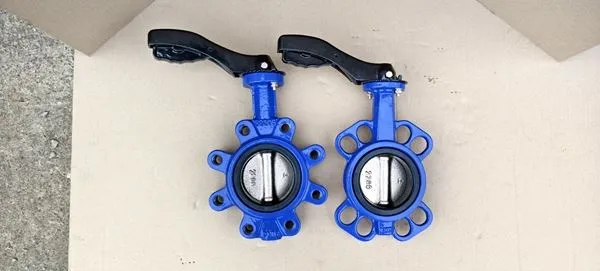

Wafer Butterfly Valve

Il-valv tal-farfett tal-wejfer huwa valv ta' għeluq-li jirregola u mħaddem manwalment magħmul primarjament minn ħadid duttili. Hija timpjega boltijiet li jgħaddu miż-żewġ flanġijiet biex tikklampja u tiżgura l-korp tal-valv, li toffri struttura kompatta u tħaddim konvenjenti. Dan il-valv huwa użat ħafna fil-provvista tal-ilma u drenaġġ, HVAC, protezzjoni min-nar, u applikazzjonijiet ta 'kontroll tal-fluwidu industrijali. Li jinkludi l-korp tal-valv, id-diska, iz-zokk, il-mekkaniżmu tas-sewqan tal-manku, u l-par tas-siġillar, jippermetti ftuħ/għeluq rapidu minn 0 grad sa 90 grad filwaqt li jservi kemm funzjonijiet ta 'għeluq-off kif ukoll ta' regolazzjoni tal-fluss.

9ee2c9c7fd55f474cb4aa41a58cc1e3a

Deskrizzjoni tal-Komponent Prinċipali

⒈Lower Stem/Plug: Jappoġġja r-rotazzjoni tal-qiegħ tad-diska.
⒉Valve Body: L-akkomodazzjoni tal-valv, tipikament ikklampjata bejn żewġ flanġijiet.
⒊Disc: Il-komponent tal-għeluq tal-qalba, li jikkontrolla l-fluss permezz tar-rotazzjoni.
⒋Upper Stem: Tqabbad il-manku mad-diska, u tittrasmetti t-torque.
⒌Ippakkjar: Tipprevjeni tnixxija medja tul iz-zokk.
⒍Bonnet/Kopertura: Tiżgura l-ippakkjar u tikkonnettja mal-attwatur.
⒎Immaniġġjar tal-Immaniġġjar: Komponent ta 'tħaddim manwali li fih tabs tal-qfil biex jiġi żgurat f'diversi pożizzjonijiet tal-ftuħ.

Karatteristiċi tad-Disinn

Clamp-fuq id-disinn

Erba' toqob ta' pożizzjonament madwar il-korp tal-valv jippermettu struttura ħafifa, kost-effettiva adattata għal pipelines ta' pressjoni medja- u baxxa-.

Manku tal-pjanċa tal-pożizzjonament

Innota l-komponent bis-snien taħt il-parti 7, li jippermetti li l-valv jiġi msakkar f'angoli speċifiċi bejn 0 grad u 90 grad għal regolazzjoni tal-fluss oħxon.

Vantaġġi u Żvantaġġi Tqabbil

Vantaġġi	Żvantaġġi
✅ Struttura kompatta, daqs żgħir u piż ħafif	❌ Jeħtieġ flanġijiet fiż-żewġt itruf għall-installazzjoni; il-boltijiet kollha għandhom jitneħħew għas-sostituzzjoni
✅ Operazzjoni faċli, ftuħ u għeluq veloċi, torque operattiv baxx	❌ Rekwiżit għoli għall-allinjament tal-pipeline; faċli għall-ġamm minħabba devjazzjoni ta 'installazzjoni
✅ Reżistenza għall-fluss baxx u effett notevoli ta' iffrankar tal-enerġija-	❌ Il-valvi ta' dijametru ta'-kbir għandhom torque operattiv għoli u jeħtieġ li jkunu mgħammra b'kaxxa tal-ger tad-dudu
✅ Materjal tal-ħadid duttili, saħħa għolja u prezz baxx	❌ Not suitable for high temperature (>120 grad ), korrużjoni qawwija jew midja ta 'partiċelli għolja-
✅ Issiġillar affidabbli, tnixxija żero u firxa wiesgħa ta 'applikazzjoni	❌ High-pressure special type shall be selected for high-pressure working conditions (>1.6 MPa)

Vetrina tal-Prodott

DN100

DN125

DN150

DN200

Kwalifiki

77723e84afc18b87f08146b300c73b0f1
