Deskrizzjoni tal-Prodott

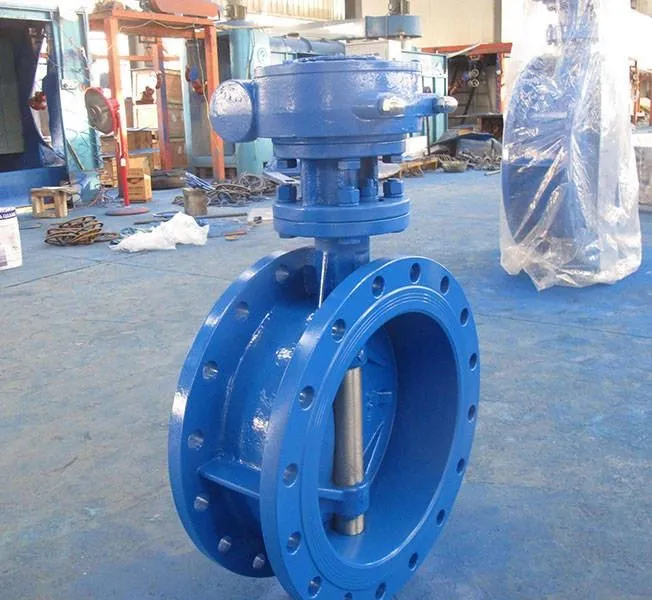

valv doppju tal-farfett offset
Bħala mezz ta 'kontroll tal-fluwidu li jgħaqqad prestazzjoni għolja u kost-effettività, il-valv tal-farfett offset doppju huwa titjib teknoloġiku mill-valv tal-farfett wieħed eċċentriku. Id-disinn uniku ta 'l-istruttura ta' offset doppju tiegħu jikseb il-vantaġġi ewlenin ta 'torque ta' ftuħ u għeluq aktar baxx, prestazzjoni ta 'siġillar superjuri, u ħajja ta' servizz itwal.
Struttura tal-Prodott u Prinċipju ta' Ħidma
Struttura tal-Prodott
L-innovazzjoni ewlenija tal-valv tal-farfett offset doppju tinsab fid-disinn "offset doppju" tiegħu, fejn l-assi zokk tal-valv huwa simultanjament ikkumpensat kemm miċ-ċentru tal-pjanċa tal-farfett (eċċentriċità axjali) kif ukoll iċ-ċentru tal-korp tal-valv (eċċentriċità radjali). Din l-istruttura speċjali tippermetti li l-pjanċa tal-farfett tinqala 'kompletament mis-sedil tal-valv b'rotazzjoni żgħira ħafna biss waqt il-ftuħ tal-valv, tevita kompressjoni u frizzjoni eċċessiva bejn il-pjanċa tal-farfett u s-sedil tal-valv. Meta magħluqa, il-pjanċa tal-farfett iddur fid-direzzjoni opposta u taqbel b'mod preċiż is-sedil tal-valv permezz tal-effett ta 'gwida tal-istruttura eċċentrika. Bl-użu tal-prinċipju tas-siġillar tal-pożizzjoni, jinkiseb siġill issikkat billi tissaħħaħ il-kompressjoni elastika tas-sedil tal-valv mill-pjanċa tal-farfett. Xi mudelli ta' siġilli tal-metall saħansitra għandhom karatteristika li tikkumpensa lilhom infushom li "aktar ma tkun kbira l-pressjoni, iktar ikun affidabbli s-siġill".
Prinċipju ta' Ħidma
Il-valv jikkonsisti prinċipalment f'komponenti ewlenin bħall-korp tal-valv, pjanċa tal-farfett, sedil tal-valv, zokk tal-valv, siġilli u qfieli.
Il-korp tal-valv juża proċess ta 'ikkastjar integrali biex jiżgura s-saħħa u r-riġidità strutturali.
Il-pjanċa tal-farfett tista 'tiġi ddisinjata b'mod fakultattiv b'disinn ta' doppju-irfid ċatt b'ħafna-kanal, li jibbilanċja l-forza tal-fluss tal-ilma taħt rati ta 'fluss għoljin, jipprevjeni l-vibrazzjoni tal-pjanċa tal-valv u jtejjeb l-istabbiltà operattiva.
Iċ-zokk tal-valv u l-pjanċa tal-farfett huma mwaħħla flimkien bl-użu ta 'pinnijiet għax-xejn jew konnessjonijiet siguri oħra biex jipprevjenu li jinħallu u tnixxija waqt it-trasmissjoni.
Is-siġill tax-xaft juża struttura ta 'siġillar ta' ċirku "O" multi-floating, li jipprovdi kemm issiġillar tal-midja interna kif ukoll protezzjoni esterna mill-impurità.
Karatteristiċi u Vantaġġi tal-Prodott
Prestazzjoni Eċċellenti tas-Siġillar
L-istruttura eċċentrika tippermetti li l-pjanċa tal-farfett u s-sedil tal-valv jiffurmaw siġill mibni-, u b'mod effettiv jipprevjeni t-tnixxija tal-arja u tal-ilma.
Ilbes Reżistenza
Il-pjanċa tal-farfett tinħela malajr mis-sedil tal-valv meta tiftaħ, tnaqqas il-frizzjoni u l-ilbies bejniethom u testendi l-ħajja tas-servizz tas-sedil tal-valv.
Torque Baxxa tal-Ftuħ u tal-Għeluq
Id-disinn offset doppju inaqqas il-frizzjoni bejn il-pjanċa tal-farfett u s-sedil tal-valv, inaqqas it-torque tal-ftuħ u tal-għeluq tal-valv u jagħmel l-operazzjoni aktar faċli.
Applikabilità Wiesgħa
Adattat għal firxa wiesgħa ta 'temperaturi u pressjonijiet, li jissodisfaw il-ħtiġijiet ta' kontroll tal-midja fluwidu ta 'diversi industriji.
Kompożizzjoni tal-materjal
Korp tal-valv
Ħadid fondut duttili, ħadid fondut griż; azzar tal-karbonju, azzar illigat; azzar li ma jissaddadx; Hastelloy, liga tat-titanju.
Zokk tal-valv
L-istainless steel huwa komunement użat; għal kundizzjonijiet ta'-pressjoni għolja jew korrużivi ħafna, jintgħażel l-istainless steel jew Hastelloy li jwebbes il-preċipitazzjoni-.
Pjanċa tad-diska
Ħadid fondut duttili; azzar fondut; azzar li ma jissaddadx.
Sede tal-valv
Artab-sedili tal-valvi tas-siġill: Polytetrafluoroethylene (PTFE), Polytetrafluoroethylene rinfurzat (RPTFE), Lastiku nitrile (NBR), Fluororubber (FKM/Viton).
Sedili tal-valv tas-siġill iebes-: Azzar li ma jsaddadx (304, 316) b'kisja ta' liga iebsa (Stellite), jew kisi taċ-ċeramika.
Xenarji ta' Applikazzjoni tal-Prodott
Servizzi Muniċipali tal-Ilma
Trażmissjoni u distribuzzjoni tal-ilma tax-xorb, teħid ta 'ilma mhux ipproċessat, sistemi ta' influwenti u effluwenti tal-impjant tat-trattament tad-drenaġġ, u sistemi ta 'trattament tal-ħama.
01
Enerġija Enerġija
Ilma tal-għalf tal-bojler, sistemi tal-ilma li jiċċirkolaw, u kontroll tal-fluss tal-pipeline tal-ilma li jkessaħ il-ġeneratur.
02
Industrija Petrokimika
Trasport u għeluq-żjut ħfief, solventi kimiċi, u gass naturali.
03
Metallurġija u Materjali tal-Bini
Trattament tal-ilma tad-drenaġġ metallurġiku, trasport ta 'tailings tal-mini, u pipelines tat-trasport tal-materja prima fil-proċessi tal-produzzjoni tal-materjali tal-bini.
04
Industriji Oħra
Sistemi HVAC, trasport tal-midja fl-industrija tal-ikel u xorb, u sistemi industrijali tal-ilma li jiċċirkola, eċċ.
05
