Parametri Bażiċi
| Oġġett | Speċifikazzjoni |
|---|---|
| Isem | Spigot ħanek tal-ħadid duttili |
| Materjal | QT450-10 Ħadid Duttili |
| Standards | ISO2531, EN545, EN598, GB/T 13295 |
| Klassi ta' Pressjoni | PN10, PN16, PN25, PN40 |
| Dijametru Nominali DN | DN80, DN100, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200, DN1200, DN1200, DN1200, DN DN1800, DN2000 |
| Struttura | Tarf wieħed flanged, socket spigot tarf wieħed |
| Flanġ Standard | EN1092-2, ISO7005-2, RF mgħollija wiċċ |
| Konnessjoni | Tarf flanġ: imbarrat b'siegla tal-gommaTarf tas-socket: push-flessibbli f'ġonta b'siegla tal-gomma tat-tip T- |
| Proprjetà Mekkanika | Qawwa tat-tensjoni Akbar minn jew ugwali għal 420MPa; Titwil Ikbar minn jew ugwali għal 10%; HBW Inqas minn jew ugwali għal 230 |
| Test idrostatiku | 1.5 darbiet pressjoni nominali |
| Għażliet tal-kisi | Ġewwa: Kisi tat-tikħil tas-siment / FBEEstern: Sprej taż-żingu + żebgħa tal-bitum, epossidiku likwidu, FBE |
Karatteristiċi Strutturali
Diviżjoni ċara tal-interface u installazzjoni flessibbli:Tarf wieħed għandu konnessjoni riġida tal-flanġ, filwaqt li t-tarf l-ieħor għandu sokit flessibbli, li jikkumpensa għad-devjazzjonijiet tal-installazzjoni u jnaqqas id-diffikultà tal-kostruzzjoni.
Molding integrat għal struttura robusta:Il-flanġ u l-korp tal-pajp huma mitfugħa bħala biċċa waħda, jeliminaw il-ħjatat, jipprevjenu żbalji tal-magni, u jevitaw tnixxija tal-interface.
Protezzjoni doppja kontra l-korrużjoni għal applikabilità wiesgħa:Il-korp tal-pajp għandu protezzjoni doppja kontra l-korrużjoni ġewwa u barra, iżolaha mill-erożjoni tal-midja u ambjentali, tadatta għal diversi xenarji, u testendi l-ħajja tas-servizz.
Struttura kompatta għall-iffrankar tal-ispazju:Il-forma pulita u kompatta tagħha tadatta għal diversi layouts tal-pipeline, speċjalment adattati għal ambjenti ristretti fl-ispazju-.
Metodi ta' Konnessjoni
| Tip ta' Interface | Metodu ta' Konnessjoni | Xenarji Applikabbli |
| Tarf tal-ħanek | Konnessjoni riġida, imwaħħla djagonalment b'gaskits u boltijiet biex tiżgura siġill sigur. | Adattat għall-konnessjoni ta 'tagħmir riġidu u pajpijiet, fejn ikun meħtieġ siġill robust. |
| Tarf tas-sokit | Sokit flessibbli b'siġill taċ-ċirku tal-gomma biex jassorbi l-ispostament u l-espansjoni u l-kontrazzjoni termali. | Adattat għall-konnessjoni ta 'pipelines ta' socket flessibbli f'xenarji li jeħtieġu flessibilità ta 'installazzjoni. |
Punti ta' Installazzjoni u Manutenzjoni
Punti ta' Installazzjoni
L-installazzjoni għandha ssegwi speċifikazzjonijiet biex tiżgura siġill sikur u stabbiltà strutturali. Il-punti ewlenin huma kif ġej:
⒈Qabel l-installazzjoni, naddaf sewwa l-wiċċ tas-siġillar tal-flanġ u l-ispigot biex tiżgura wiċċ lixx u nadif.
⒉Uża gaskits li jaqblu fuq it-truf tal-flanġ. Issikka l-boltijiet djagonalment u b'mod uniformi fi stadji multipli biex tevita tnixxijiet.
⒊Daħħal ċirku tal-gomma kwalifikat fit-tarf tal-ispigot u imbottah fis-sokit skont l-ispeċifikazzjonijiet. Iċċekkja għal tqegħid xieraq wara l-installazzjoni.
⒋Flanges m'għandhomx ikunu midfuna direttament. Is-sezzjonijiet midfuna għandhom ikunu protetti minn toqob biex tiġi evitata l-erożjoni tal-ħamrija.
⒌ Wara l-installazzjoni, għandu jsir test tal-pressjoni tal-ilma jew tal-pressjoni tal-arja biex tikkonferma l-ebda tnixxija qabel ma l-pipeline jintuża.
Punti ta' Manutenzjoni
Il-manutenzjoni ta 'rutina tista' testendi l-ħajja tas-servizz u tiżgura l-istabbiltà tal-pipeline. Il-punti ewlenin huma kif ġej:
⒈Spezzjona regolarment il-boltijiet tal-flanġ għall-issikkar u s-siġillar. Issikka l-boltijiet maħlula fil-pront u ibdel il-partijiet li jnixxu immedjatament.
⒉ Naddaf regolarment il-wiċċ tal-fittings tal-pajpijiet. Isewwi kwalunkwe kisi ta' barra kontra l--korrużjoni bil-ħsara fil-pront biex tevita korrużjoni aċċellerata.
⒊Spezzjona regolarment it-tappieri tal-fittings tal-pajpijiet midfuna biex jipprevjenu li l-ilma u d-debris jissaddadx il-flanġijiet u l-boltijiet.
⒋Spezzjona regolarment il-kisja ta 'ġewwa kontra l--korrużjoni, isewwi kwalunkwe ħsara fil-pront, u tevita li l-medju jissaddadx il-korp tal-pajp.
⒌Evita impatt estern waqt il-manutenzjoni. Żarma l-flanġijiet skont l-ispeċifikazzjonijiet u ibdel is-siegli b'oħrajn ġodda.
Vantaġġ Kompetittiv
| Oġġett ta' Tqabbil | Biċċa Flanġ Doppju | Spigot ħanek tal-ħadid duttili |
|---|---|---|
| Karatteristika Konġunta | Iż-żewġt itruf riġidi flanged, sistema ta ' pipeline kompletament riġida. Ma jistax jassorbi l-issetiljar ta 'l-art u l-espansjoni termali, suxxettibbli għal tnixxija f'żoni ta' fondazzjoni irregolari. | Ġonta tas-sokit flessibbli waħda + flanġ riġidu wieħed. Il-konnessjoni tas-sokit tikkumpensa l-ispostament tal-pipeline, prestazzjoni eċċellenti anti-sismika u anti-settlement. |
| Kost tal-Kostruzzjoni | Żewġ konnessjonijiet flanged jeħtieġu ħafna boltijiet u gaskits, materjal ogħla u spejjeż tax-xogħol. | Issiġillat minn siegla tal-gomma fit-tarf tas-sokit, inqas qfieli, materjal aktar baxx u spiża ta 'installazzjoni. |
| Xenarji ta' Applikazzjoni | Prinċipalment użat għal pipelines fuq-art b'appoġġi fissi fil-gallerija tal-pajpijiet. | Twaħħil ta 'tranżizzjoni ideali għal pipelines prinċipali midfuna li jgħaqqdu valvi u tagħmir, prodott preferut għal proġetti muniċipali ta' pipeline midfuna. |

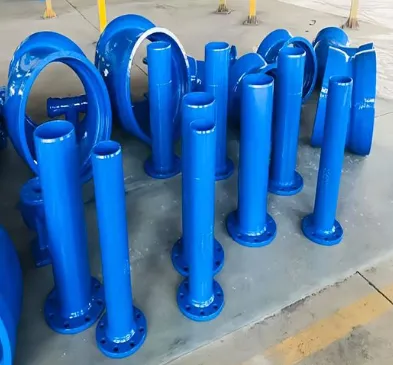

Vetrina tal-Prodott
Kwalifiki tal-kumpanija
Kif Tikkoopera magħna?
Shanxi Jintai Hongye Casting & Forging Machinery Co., Ltd tinsab fil-Provinċja ta 'Shanxi, iċ-Ċina. L-operazzjonijiet tan-negozju primarji tagħna jinkludu fittings tal-pajpijiet tal-ħadid duttili, sistemi ta 'pipeline, valvi varji, u prodotti f'serje ta' kopertura ta 'tappieri. Għal informazzjoni dettaljata dwar il-prodott jew biex tiddiskuti opportunitajiet ta 'kooperazzjoni, jekk jogħġbok tħossok liberu li tikkuntattjana fi kwalunkwe ħin:
