Deskrizzjoni tal-Prodott

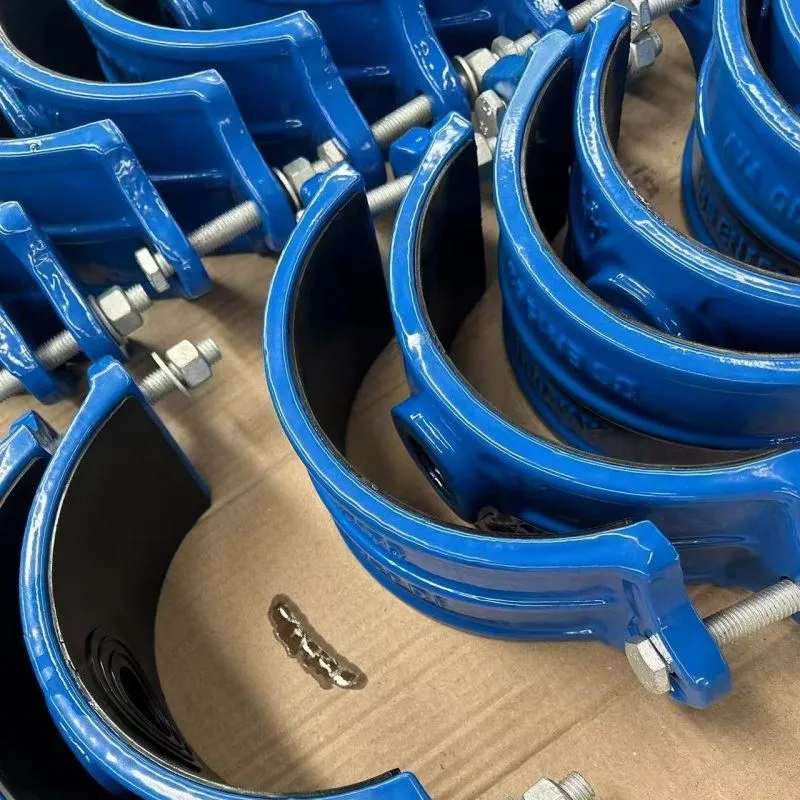

Muntaturi tas-sarġ tal-ħadid duttili, imsejħa wkoll sruġ tat-tapping jew klampi tas-sarġ, huma fittings speċjali tal-fergħat għal pajpijiet tal-provvista tal-ilma. Tapping sħun għall-konnessjonijiet tal-fergħat jista 'jiġi realizzat mingħajr ma jinqatgħu l-pajp prinċipali.
Il-korp tas-sarġ huwa magħmul minn ħadid duttili QT450-10 bi struttura metallurġika kompatta, saħħa għolja u toughness tajba. Huwa miksi b'epoxy magħqud bil-fużjoni FBE għal prestazzjoni sismika u kontra l-korrużjoni eċċellenti.
Mgħammra b'siegla tal-gomma EPDM u ċineg u qfieli tal-istainless steel SS304/SS316, tagħti siġillar affidabbli. Żewġ tipi ta 'żbokk huma disponibbli: żbokk bil-kamin u żbokk bil-flanġ. Konformi ma 'standards internazzjonali inklużi EN545, EN598, ISO2531 u AWWA C800, il-prodott għandu installazzjoni faċli, reżistenza għad-deformazzjoni u qsim f'servizz fit-tul u ħajja twila ta' servizz.
parametru
|
Oġġett |
Speċ |
|
Isem tal-Prodott |
Muntaturi tas-sarġ tal-ħadid duttili |
|
Korp |
Ħadid duttili QT450-10 (ASTM A536 65-45-12) |
|
Kisi |
FBE Fusion Bonded Epoxy / Blue Epoxy Paint |
|
Siegla |
EPDM (ilma tax-xorb) / NBR (medju taż-żejt) |
|
Ċinga |
SS304 / SS316 Stainless Steel Band |
|
Boltijiet u Ġewż |
SS304 / SS316 |
|
Pajp ewlieni DN |
DN50 ~ DN400 |
|
Żbokk tal-fergħa |
1/2", 3/4", 1", 1.5", 2" (ħajta NPT) jew żbokk tal-ħanek DN50 ~ DN100 |
|
Jgħodd pajp |
Pajp tal-Ħadid Duttili, PE, PVC, Pajp tal-Azzar |
|
Klassifikazzjoni tal-Pressjoni |
PN10 / PN16 (1.0 MPa /1.6 MPa) |
|
Test idrostatiku: |
1.5 × pressjoni tax-xogħol |
|
Siegla EPDM: |
-10 gradi ~ +70 grad (ilma tax-xorb) |
Tabella tad-Daqs Tipiċi
| Main DN | OD prinċipali (mm) | Fergħa Żbokk | PN |
|---|---|---|---|
| DN80 | 75–98 | 1/2"~2" | PN16 |
| DN100 | 97–118 | 1/2"~2" | PN16 |
| DN150 | 145–170 | 1/2"~2" | PN16 |
| DN200 | 195–222 | 1/2"~2" | PN16 |
Karatteristiċi tal-Prodott
Siegla tal-gomma EPDM / NBR, siġillar stabbli, reżistenti għall-ilma, tixjiħ u ċaqliq fit-temperatura; Ċertifikat NSF61 għal servizz tal-ilma tax-xorb
Is-sarġ għandu wiċċ ta 'kuntatt wiesa' mgħawġa għal distribuzzjoni uniformi tal-forza, li tipprevjeni d-deformazzjoni tal-pajp prinċipali meta l-boltijiet jiġu ssikkati. L-istruttura clamp-on tagħha tippermetti tapping ħaj mingħajr ma taqta 'l-ilma jew jaqta' l-pajp prinċipali, u tqassar ħafna l-perjodu ta 'kostruzzjoni għar-rinnovazzjoni tal-pipeline.
Struttura ta 'faxxa waħda jew doppja hija disponibbli, mgħammra b'lugs taċ-ċappetta għal allinjament u installazzjoni faċli fuq il-post. Jiġi b'meded ta 'l-istainless steel u boltijiet galvanizzati għal prestazzjoni kontra s-sadid fit-tul f'kundizzjonijiet midfuna, u boltijiet ta' l-istainless steel 304/316 huma fakultattivi għal ambjenti tal-ħamrija korrużivi.
Vetrina tal-Prodott
prinċipju tax-xogħol
Saddle Mount tal-ħadid duttili jikkonsisti minn korp tal-ħadid duttili maqsum, siegla tal-gomma EPDM u boltijiet ta 'rbit.
Waħħal il-korp tas-sarġ madwar il-wiċċ ta 'barra tal-pajp prinċipali, allinja s-siegla maż-żona tat-tapping. Issikka l-boltijiet b'mod ugwali biex tikkompressa s-siegla tal-gomma, li tiddeforma elastikament biex tifforma ċirku ta 'siġillar li ma jnixxix madwar it-toqba.
L-iżbokk tas-sarġ joħloq passaġġ tal-fergħa għall-fluss tal-fluwidu mill-pajp prinċipali għal-linja tas-servizz. Is-sarġ mgħawġa jqassam il-forza tal-ikklampjar b'mod uniformi biex tiġi evitata ħsara fil-pajp.
Jippermetti tapping taħt pressjoni: immuntat u ssiġilla s-sarġ l-ewwel, imbagħad drill permezz tal-ħajt tal-pajp prinċipali permezz tal-iżbokk tas-sarġ. Ebda qtugħ tal-pajpijiet jew għeluq tas-sistema meħtieġa.
Oqsma ta' applikazzjoni
Il-muntaturi tas-sarġ tal-ħadid duttili jintużaw ħafna għat-tapping tal-fergħat fuq pajpijiet eżistenti mingħajr ma jinqatgħu l-pajp prinċipali.
Netwerks muniċipali tad-distribuzzjoni tal-ilma tax-xorb
Sistemi ta' irrigazzjoni agrikoli u tal-pajsaġġ
Ilma tat-tkessiħ industrijali, ilma tal-proċess u pajpijiet tal-ilma tan-nar
Riabilitazzjoni tal-pipeline, rinnovazzjoni u tiswija ta’ emerġenza
Bini ta’ provvista ta’ ilma ta’ barra u sistemi ta’ HVAC
Adattat għal pajpijiet tal-pressjoni DI, PE, HDPE u PVC, għat-tapping ta 'konnessjonijiet tas-servizz, valvi u portijiet tal-istrumenti.
Mistoqsijiet Frekwenti
Jista 'jaħdem taħt pressjoni? Jeħtieġ li tingħalaq l-ilma?
+
-
Iva, isostni tapping sħun / tapping taħt pressjoni. Installa u ssiġilla s-sarġ l-ewwel, imbagħad drill permezz tal-ħajt tal-pajp. M'hemmx bżonn li tnaqqas il-pajp jew twaqqaf il-provvista tal-ilma.
X'materjal hija s-siegla? Huwa sikur għall-ilma tax-xorb?
+
-
Is-siegla standard hija EPDM, EPDM ta 'grad ta' l-ikel disponibbli għal sistemi ta 'ilma tax-xorb. Reżistenti għat-tixjiħ u l-korrużjoni tal-ilma.
Għaliex it-tnixxija jiġri wara l-installazzjoni?
+
-
Raġunijiet komuni: issikkar irregolari tal-boltijiet, OD tal-pajp mhux imqabbla, siegla bil-ħsara, wiċċ tal-pajp maħmuġ, jew deformazzjoni tal-ħajt tal-pajp. Issikka l-boltijiet f'sekwenza trasversali u naddaf il-wiċċ tal-pajp qabel l-installazzjoni.
Jista' jerġa' jintuża wara t-tneħħija?
+
-
Mhux rakkomandat. Is-siegla tista 'titlef l-elastiċità wara l-kompressjoni. Ibdel is-siegla meta terġa' tinstalla.
X'daqs tal-ħanut tal-fergħa nistgħu niksbu?
+
-
Id-daqs tal-ħruġ tal-fergħa huwa iżgħar mid-daqs tal-pajp prinċipali. Daqsijiet tal-ħwienet tad-dwana disponibbli fuq talba.
