Deskrizzjoni tal-Prodotti
|
Oġġett |
Speċifikazzjoni |
|
Proprjetajiet Mekkaniċi |
Qawwa tat-tensjoni Ikbar minn jew ugwali għal 450MPaTitwil Ikbar minn jew ugwali għal 10% Ebusija Brinell HB Inqas minn jew ugwali għal 180 |
|
Standards Applikabbli |
ISO 2531, EN 545 (Provvista tal-Ilma), EN 598 (Drenaġġ), GB/T 13295 |
|
Dijametru Nominali DN |
DN50-DN2600; Daqsijiet tal-istokk regolari: DN80-DN1200 |
|
Klassi tal-Pressjoni tal-Fanġ |
PN10, PN16 (Standard għal Proġetti Muniċipali); PN25, PN40 Disponibbli fuq Talba tad-Dwana |
|
Klassi tal-Ħxuna tal-Ħajt |
K9 (Installazzjoni Ġenerali midfuna), K12/K14 (Pressjoni Għolja u Kundizzjonijiet ta' Mili fil-Fond) |
|
Tip ta' Konnessjoni |
Kollha flanged fuq erba 'naħat, erba' kanali tal-fluss interkonnessi vertikalment |
|
Standards tal-ħanek |
EN 1092-2, GB/T 17241 |
|
Gaskits tas-siġillar li jaqblu |
Gaskits tal-gomma EPDM (mhux-tossiċi għall-ilma tax-xorb); Gaskits NBR (għas-servizz tad-drenaġġ) |
|
Pożizzjoni tal-kisi |
Materjal tal-kisi |
Karatteristiċi ewleninuXenarji ta' Applikazzjoni |
|
Ħajt ta 'ġewwa tat-twaħħil |
Kisi tat-tikħil tas-siment |
Konformi mal-istandards tal-ilma tax-xorb, inforra kontra-sadid li tevita l-kontaminazzjoni tal-ilma għal pajpijiet tal-ilma muniċipali u domestiċi. |
|
Ħajt ta' Barra tal-Armar (Mdifnu Konvenzjonali) |
Żift tal-Qatran tal-Faħam Epossidiku / Sprejjar tal-Epoxy Bonded (FBE) tal-Fużjoni |
Adeżjoni għolja, reżistenti għall-aċidu u alkali, kontra l--korrużjoni għal pajpijiet midfuna, ħajja twila ta 'servizz taħt l-art. |
|
Ħajt ta' Barra tal-Armar (Speċjali tal-Gass) |
Kisi tal-Asfalt rinfurzat |
Kisi oħxon tal-asfalt għal pajpijiet tal-gass bi pressjoni medja/baxxa, siġillar tajjeb u reżistenza għat-temp kontra l-korrużjoni midfuna. |
|
Klassi ta' Pressjoni |
Pressjoni nominali tax-xogħol |
Pressjoni tat-test idrostatiku tal-qoxra |
|
PN10 |
1.0 MPa |
1.5 MPa |
|
PN16 |
1.6 MPa |
2.4 MPa |
|
PN25 |
2.5 MPa |
3.75 MPa |

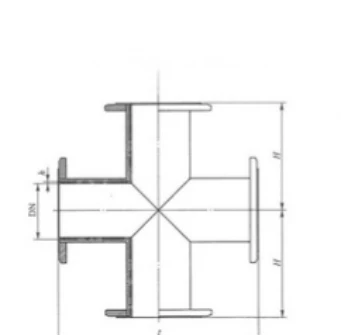

Kompożizzjoni u struttura
Huwa mitfugħ bħala unità waħda, integrali li fiha struttura simmetrika, ortogonali b'erba-mod; flanġijiet standard huma mitfugħa integralment fl-erba 'truf kollha, li jipprovdu interkonnessjoni ta' erba'-mod, 90 grad b'kanali ta 'fluss interni bla xkiel mingħajr żoni mejta.

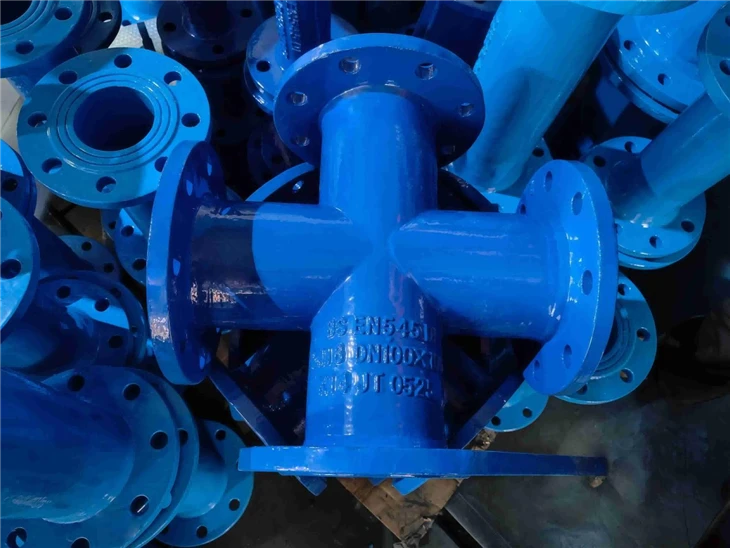

Korp ewlieni tal-ikkastjar
Il-korp b'forma ta' salib-huwa mitfugħ bħala biċċa waħda mill-ħadid duttili QT450-10, li fih erba' kanali interkonnessi bla xkiel; iwassal il-medju filwaqt li jiflaħ pressjoni interna tal-pipeline u tagħbijiet esterni tal-ħamrija.
Tarf tal-flanġ integrali
It-twaħħil b'erba'-modi fih flanġijiet fonduti integrali b'toqob tal-boltijiet standard, iddisinjati għall-konnessjoni mal-flanġijiet tal-pajpijiet u l-valvi.
Kitts tas-siġillar
Siegla tal-flanġ tal-gomma: Imqiegħda bejn żewġ flanġijiet biex tipprovdi siġill u tevita t-tnixxija;
Boltijiet, skorfini u woxers ċatti: waħħal il-flanġijiet u tiżgura l-integrità tas-siġill tal-konnessjoni.
Karatteristiċi Ewlenin
Proprjetajiet ta 'Materjal Eċċellenti
Magħmul minn EN-GJS{-450-10 ħadid duttili, il-materjal għandu saħħa tat-tensjoni ta 'Akbar minn jew ugwali għal 450 MPa u elongazzjoni ta' Akbar minn jew ugwali għal 10%. Joffri toughness għolja u reżistenza għall-impatt u l-issetiljar ta 'l-art, li jagħmilha reżistenti ħafna għall-ksur jew il-qsim ta' fittings tal-ħadid griż ferm ogħla.
Sħiħ Intern u Esterni FBE Epoxy Anti-Korrużjoni Kisi
Jikkaratterizza kisja tat-trab tal-fużjoni-bonded epoxy (FBE) blu mingħajr saldatura applikata kemm għall-uċuħ ta 'ġewwa kif ukoll ta' barra, bi ħxuna tal-kisi ta 'Ikbar minn jew ugwali għal 300 μm. L-intern bla xkiel jimminimizza r-reżistenza għall-fluss ta 'l-ilma, filwaqt li l-kisja toffri reżistenza eċċellenti għall-aċidi, l-alkali, u l-korrużjoni ta' l-ilma ta 'taħt l-art, li tissodisfa standards ta' non-tossiċità għall-ilma tax-xorb.
Firxa komprensiva ta 'speċifikazzjonijiet u klassifikazzjonijiet tal-pressjoni
Id-dijametri nominali jvarjaw minn DN50 sa DN2600, b'DN80–DN1200 miżmuma fl-istokk. Il-klassifikazzjonijiet standard huma PN10/PN16, b'verżjonijiet ta' pressjoni għolja PN25/PN40 disponibbli fuq talba. Għażliet multipli ta'-ħxuna tal-ħajt (K9, K12, K14) jakkomodaw diversi fondijiet ta' installazzjoni u kundizzjonijiet operattivi ta'-pressjoni għolja.
Vantaġġ Kompetittiv
Vantaġġi tad-Durabbiltà tal-Prodott
Magħmul minn ħadid duttili ta '-toughness għolja, il-prodott jiflaħ forzi tat-tgħaffiġ u settlement irregolari waqt mili taħt l-art. Joffri ħajja ta 'servizz ta' aktar minn 50 sena għan-netwerks muniċipali, bi spejjeż ta 'manutenzjoni u sostituzzjoni b'mod sinifikanti aktar baxxi minn dawk ta' tees tal-plastik jew tal-ħadid griż.
Id-disinn tal-ikkastjar ta'-biċċa waħda jelimina ġonot iwweldjati, u jiżgura reżistenza stabbli tal-pressjoni u prestazzjoni ħielsa-t-tnixxija waqt l-ittestjar idrostatiku, u b'hekk jelimina r-riskju ta 'fqigħ tal-pajpijiet jew tnixxijiet fil-punti tal-fergħat.
Vantaġġi tad-Durabbiltà tal-Prodott
Magħmul minn ħadid duttili ta '-toughness għolja, il-prodott jiflaħ forzi tat-tgħaffiġ u settlement irregolari waqt mili taħt l-art. Joffri ħajja ta 'servizz ta' aktar minn 50 sena għan-netwerks muniċipali, bi spejjeż ta 'manutenzjoni u sostituzzjoni b'mod sinifikanti aktar baxxi minn dawk ta' tees tal-plastik jew tal-ħadid griż.
Id-disinn tal-ikkastjar ta'-biċċa waħda jelimina ġonot iwweldjati, u jiżgura reżistenza stabbli tal-pressjoni u prestazzjoni ħielsa-t-tnixxija waqt l-ittestjar idrostatiku, u b'hekk jelimina r-riskju ta 'fqigħ tal-pajpijiet jew tnixxijiet fil-punti tal-fergħat.
Vantaġġi Doppju: Standardizzazzjoni u Personalizzazzjoni
Stokk abbundanti ta 'daqsijiet DN mainstream u klassifikazzjonijiet PN10/PN16 jiżgura kunsinna rapida; aħna nappoġġaw ukoll customization mhux-standard-inkluż slaleb tat-tnaqqis, speċifikazzjonijiet tal-ħitan ta'-pressjoni għolja/tqal-, u kisjiet speċjali-biex ikunu adattati għall-impjanti tat-trattament tal-ilma, stazzjonijiet tal-ippumpjar, u sistemi ta' pajpijiet industrijali speċjalizzati.
Konformi mal-istandards internazzjonali ewlenin (ISO2531, EN545), il-prodotti tagħna jissodisfaw speċifikazzjonijiet tal-offerti kemm għal proġetti muniċipali domestiċi kif ukoll internazzjonali kif ukoll swieq tal-esportazzjoni.
Xenarji ta' Applikazzjoni
Ġonot ta' devjazzjoni għall-ilma muniċipali, drenaġġ u pajpijiet tas-separazzjoni tad-drenaġġ tax-xita-Pipelines ta' konfluwenza f'impjanti tal-ilma u stazzjonijiet tal-pompa booster Pajpijiet ewlenin tal-provvista tal-ilma u tad-drenaġġ ta' kwartieri residenzjali u parks industrijali Pipelines tal-ilma f'mini ta' utilità taħt l-art u sistemi ta' protezzjoni min-nirien tal-mini Urban-rinnovament tal-provvista tal-ilma rurali u proġetti ta' plumbing barranin
