Kompożizzjoni Strutturali

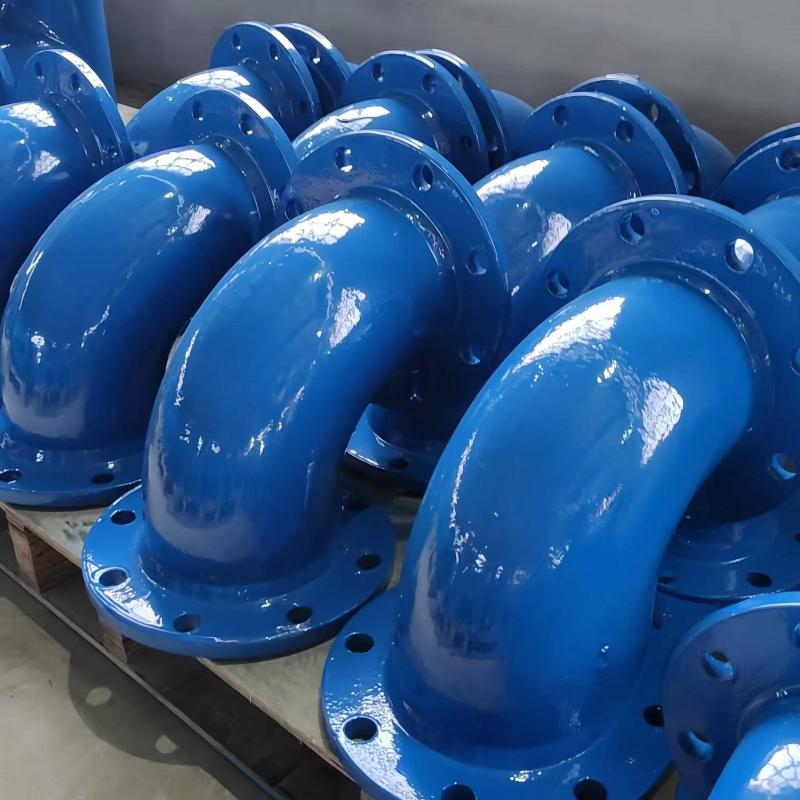

Korp: Aħna mitfugħa l-korp tal-Liwja tal-Flanged Iron Ductile f'biċċa waħda. Ħadid duttili. Il-forma hija ssimplifikata, u l-forma ssimplifikata żżomm ir-reżistenza tal-fluwidu 'l isfel. Ikkastjar wieħed ifisser l-ebda linja tal-weldjatura, u l-ebda linja tal-weldjatura tfisser l-ebda post fejn tiġbor l-istress. Il-liwja żżomm il-forma tagħha taħt pressjoni.
Flanġijiet: Iż-żewġ flanġijiet huma mitfugħa fil-ġisem, mhux iwweldjati fuqhom. Li tagħti l-liwja s-saħħa tagħha fil-ġonta u żżomm il-wiċċ tas-siġillar vera. Meta l-boltijiet jiġbdu issikkat, it-tagħbija tmur dritta mill-ħanek fil-ħajt tal-ġisem. Dan huwa minn fejn ġejja s-saħħa konġunta.
Toqob tal-bolt: It-toqob isegwu l-mudell standard, spazjati indaqs madwar il-ħanek. In-numru ta 'toqob u d-daqs tat-toqba jaqblu mal-klassifikazzjoni tal-pressjoni. Aħna drill il-mudell wara l-ikkastjar, sabiex iċ-ċirku taż-żift jibqa 'veru għall-istandard tal-ħanek.
Kisi: Siment ta 'alumina għolja fuq ġewwa u barra. Il-kisja tirreżisti l-korrużjoni, u t-toqba lixxa tnaqqas it-telf tal-frizzjoni ġewwa l-liwja. Is-servizz imxarrab ma jilbsuhx.
Groove tal-gasket: Il-wiċċ tal-flanġ iġorr kanal dedikat għas-siegla. Il-kanal iżżomm is-siegla f'postha, u l-ġonta tikkompressa b'mod uniformi madwar il-wiċċ kollu. Dan huwa kif is-siġill jibqa 'affidabbli.
Dimensjonijiet tal-Prodott
|
DN |
L |
e |
Massa (kg) - PN10 |
Massa (kg) - PN16 |
Massa (kg) - PN25 |
Massa (kg) - PN40 |
|
40 |
140 |
7 |
5.7 |
5.7 |
5.7 |
5.7 |
|
50 |
150 |
7 |
7.1 |
7.1 |
7.1 |
7.1 |
|
60 |
160 |
7 |
7.9 |
7.9 |
7.9 |
7.9 |
|
65 |
165 |
7 |
8.6 |
8.6 |
8.6 |
8.6 |
|
80 |
165 |
7 |
9.8 |
9.8 |
9.8 |
9.8 |
|
100 |
180 |
7.2 |
11.6 |
11.6 |
12.9 |
12.9 |
|
125 |
200 |
7.5 |
15.9 |
15.9 |
16 |
19.4 |
|
150 |
220 |
7.8 |
20 |
20 |
22 |
26.2 |
|
200 |
260 |
8.4 |
31 |
30.5 |
34.5 |
45.3 |
|
250 |
350 |
9.6 |
50 |
49.5 |
57 |
77.5 |
|
300 |
400 |
9.6 |
70 |
70 |
81 |
112.2 |
|
350 |
450 |
10.2 |
90 |
96 |
113 |
155 |
|
400 |
500 |
10.8 |
116 |
127 |
149 |
217 |
|
450 |
550 |
11.4 |
147 |
163 |
184 |
259.2 |
|
500 |
600 |
13.2 |
171 |
211 |
235 |
301.6 |
|
600 |
700 |
13.2 |
282 |
325 |
353 |
458.6 |
|
700 |
800 |
14.4 |
386 |
416 |
479 |
- |
|
800 |
900 |
15.6 |
533 |
572 |
671 |
- |
|
900 |
1000 |
16.8 |
698 |
745 |
866 |
- |
|
1000 |
1100 |
19.2 |
907 |
990 |
1146 |
- |
|
1100 |
1200 |
18 |
1164 |
1234 |
- |
- |
|
1200 |
1300 |
20.4 |
1452 |
1562 |
1767 |
- |
|
1400 |
1350 |
22.8 |
1988 |
2062 |
2366.4 |
- |
|
1500 |
1400 |
25.2 |
2273 |
2449 |
- |
- |
|
1600 |
1450 |
24 |
2663 |
2841 |
3195.2 |
- |
|
1800 |
1500 |
27.6 |
3348 |
3572 |
4051.4 |
- |
Xenarji ta' Applikazzjoni
- Provvista ta' ilma muniċipali u sistemi ta' drenaġġ. Il-Liwja tal-Flanged Iron Ductile iddawwar il-linja fil-pajpijiet tal-provvista tal-ilma urban u tat-trattament tad-drenaġġ. L-intersezzjonijiet tat-toroq u l-bidliet tat-terren, il-liwja ġġorr il-pajp madwar il-kantuniera mingħajr ma titlef ir-ras.
- Sistemi ta' pipeline industrijali. L-impjanti kimiċi, tal-enerġija u metallurġiċi jimxu l-ilma, iż-żejt, il-gass u midja oħra permezz tal-liwja. Il-konnessjoni tal-flanġ iżżomm taħt iċ-ċiklu tad-duty tal-linji tal-proċess.
- Sistemi ta' protezzjoni min-nar. Linji ta 'protezzjoni min-nar iduru mal-liwja, u l-liwjiet tal-papra b'appoġġi jpoġġu f'sistemi ta' idranti tan-nar. L-appoġġ iżomm ir-riser u l-fergħa tal-idrant stabbli.
- Proġetti għall-konservazzjoni tal-ilma. Stazzjonijiet tal-pompa, ġibjuni u kanali jgħaqqdu permezz tal-liwja. It-tqassim tat-terren kumpless, fejn ġirja dritta mhix possibbli, huma fejn jaqla 'postha.
- Bini ta' pipelines. Bini kbar u parks industrijali jużawha fil-pajpijiet interni tagħhom, li jgħaqqdu linji f'żoni differenti tal-impjant jew tal-blokk.
vantaġġi tal-prestazzjoni
Qawwa Għolja
Qawwa tat-tensjoni Ikbar minn jew ugwali għal 400 MPa, saħħa ta' rendiment Ikbar minn jew ugwali għal 240 MPa. Pressjoni għolja u tagħbijiet esterni ma jgħawġuha barra mill-forma. Iċ-ċifri huma vverifikati fuq il-bank tat-test qabel ma l-liwja tħalli l-funderija.
01
Toughness Għoli
Titwil Ikbar minn jew ugwali għal 10%. L-impatt, il-vibrazzjoni u s-soluzzjoni tal-pedament huma assorbiti, mhux sodisfatti bi xquq. In-numri jiġu miċ-ċertifikat tal-materjal li jintbagħat mal-lott.
02
Issiġillar affidabbli
Flanġ doppju flimkien mal-kanal tal-gasket. Il-konnessjoni hija riġida, u ġonta riġida ma tnixxix. Ċikli ta 'pressjoni ripetuti ma jaħdmux maħlul.
03
Installazzjoni faċli
Konnessjoni bil-bolt, l-ebda iwweldjar. L-assemblaġġ u ż-żarmar huma ta 'malajr, u l-ispiża tal-manutenzjoni tibqa' baxxa. Żewġ ħaddiema u sett ta 'wrench jimmaniġġjaw ix-xogħol, l-ebda tagħmir speċjali meħtieġ.
04
Ħajja ta 'Servizz twil
Kisi tar-reżina epoxy fuq sottostrat tal-ħadid duttili. Ħajja tas-servizz Ikbar minn jew ugwali għal 50 sena. Il-kisja hija spezzjonata fil-funderija, u l-garanzija tkopri l-finitura kif ukoll l-ikkastjar.
05
Trattament kontra l-Korrużjoni u Ħajja tas-Servizz
L-uċuħ kollha ta 'fluss ta' ġewwa jiksbu bexx elettrostatiku ta 'reżina epossidika ta' grad ta 'ikel. Il-kisja hija aktar minn 220 μm ħoxna. Jissodisfa l-istandards tas-sikurezza tal-ilma tax-xorb, u jwaqqaf is-sadid, l-iskala u t-tkabbir tal-mikrobi fuq il-ħajt ta 'ġewwa waqt il-kunsinna tal-ilma fit-tul. Il-wiċċ ta 'barra jikseb primer b'ħafna żingu u topcoat ta' l-asfalt. Iż-żewġ saffi jiffurmaw protezzjoni kontra l-korrużjoni kompost.
L-istruttura doppja taqbel mal-installazzjoni midfuna u esposta fuq barra. Korrużjoni bażi ta 'aċidu tal-ħamrija, tixrib ta' l-ilma ta 'taħt l-art u tixjiħ ultravjola fil-beraħ, jeħodhom. Taħt kundizzjonijiet ta 'tħaddim muniċipali konvenzjonali u spezzjonijiet ta' rutina, il-ħajja tas-servizz tad-disinn tal-liwja tgħaddi minn 25 sena. L-intervalli ta 'spezzjoni jsegwu r-rutina tal-operatur, u l-kundizzjoni tal-kisi hija l-ewwel ħaġa kkontrollata.
Linji Gwida għall-Installazzjoni u Ċertifikazzjoni tal-Kwalifiki
Il-liwja tidħol orizzontalment jew vertikalment, tkun xi tkun trid it-tqassim tas-sit. Żomm il-ħanek tal-pajp u l-ħanek tal-liwja allinjati b'mod koassjali. L-assemblaġġ sfurzat jikkawża stress strutturali u deformazzjoni tal-flanġ, għalhekk ma jġiegħlux. L-ispazjar standard tat-toqob tal-bolt jagħmel l-assemblaġġ malajr, u l-marki tal-allinjament fuq il-wiċċ tal-flanġ jagħmlu s-setup koassjali sempliċi fuq il-post.
Il-prodotti kollha għaddew minn ċertifikazzjoni tas-sistema ta 'kwalità ISO9001 u spezzjoni tal-kwalifika tas-sikurezza tal-ilma. Li jissodisfa l-istandards ta 'akkwist u offerti ta' proġetti ta 'konservazzjoni tal-ilma muniċipali, netwerks tal-pajpijiet tal-komunità u rinnovazzjoni tal-pipeline industrijali. Għal ordnijiet kbar, kalibru mhux standard u proċessi personalizzati kontra l-korrużjoni huma disponibbli fuq talba. Iċ-ċertifikati jakkumpanjaw il-ġarr u jistgħu jiġu sottomessi direttament mad-dokumenti tal-offerta.
