Deskrizzjoni tal-Prodotti

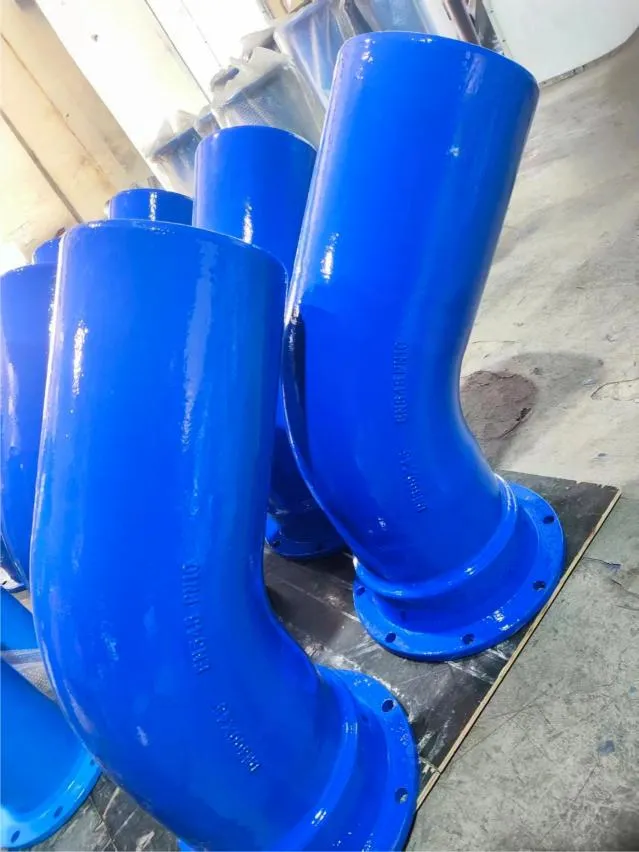

45 grad tal-Ħadid Duttili K-Type Socket Bend huwa twaħħil tal-pajp b'ġonta flessibbli mekkanika tat-tip K. Magħmula minn ħadid duttili QT450-10/QT500-7 u konformi mal-istandards EN545, ISO2531 u GB/T13295, tintuża għal bidla fid-direzzjoni ta '45 grad ta' pajpijiet midfuna tal-provvista tal-ilma u tad-drenaġġ. Is-sokit tat-tip K jadotta siegla tal-gomma EPDM għas-siġillar, li tista 'tadatta għal settlement żgħir tal-pedament u devjazzjoni minuri tal-pipeline u tagħti prestazzjoni eċċellenti kontra t-tnixxija. B'mehrież tas-siment jew inforra epoxy fuq il-ħajt ta 'ġewwa u kisi kontra l-korrużjoni epoxy/bitum fuq il-wiċċ ta' barra, fih reżistenza kbira għall-korrużjoni u ħajja twila ta 'servizz.
Komponenti
Liwja Korp
Ħadid duttili ta 'biċċa waħda fondut QT450-10/QT500-7 b'sokits tat-tip K fiż-żewġt itruf. Mehrież tas-siment intern jew kisi epossidiku, kisi ta 'kontra l-korrużjoni epoxy estern jew bitum.
Gasket tal-gomma EPDM
Element tas-siġillar tal-qalba għall-ġonta K, jipprovdi siġillar affidabbli u jittollera deflessjoni minuri tal-pipeline.
Flanġ tal-glandola
Qoxra tal-ħadid duttili biex tikkompressa s-siegla tal-gomma.
Boltijiet u Ġewż
Qafliet galvanizzati jew ta 'l-istainless steel biex tissikka l-flanġ tal-glandola b'mod uniformi.
Karatteristiċi
Għandu ġonta flessibbli tat-tip K. Din il-konnessjoni flessibbli mekkanika tat-tip K tiddependi fuq il-flanġ tal-glandola biex tikkompressa s-siegla tal-gomma EPDM għas-siġillar, li tista 'tadatta għal settlement żgħir tal-pedament u deflessjoni angolari minuri tal-pajpijiet u effettivament tevita t-tnixxija. Fabbrikata minn ħadid duttili premium QT450-10/QT500-7, tiftaħar saħħa għolja, toughness eċċellenti u reżistenza kbira għall-impatt, u mhix suxxettibbli għal ksur.
Tagħti protezzjoni kontra l-korrużjoni b'ħafna saffi b'kisja ta 'mehrież tas-siment jew epoxy fuq il-ħajt ta' ġewwa u kisi ta 'epossi/bitum fuq il-wiċċ ta' barra, li joffri reżistenza għall-korrużjoni tal-ilma u tal-ħamrija għal ħajja ta 'servizz estiża. Konformi ma 'EN545, ISO2531 u GB/T13295, tiġi f'firxa sħiħa ta' daqsijiet minn DN80 sa DN1200 u jaqbel mal-pajpijiet tal-provvista u tad-drenaġġ tal-ilma midfun PN10 u PN16.
Jippermetti installazzjoni faċli b'assemblaġġ sempliċi fuq il-post u l-ebda iwweldjar meħtieġ, li jiffaċilita spezzjoni u manutenzjoni konvenjenti. Id-disinn tat-tidwir ta '45 grad jippermetti bidla bla xkiel fid-direzzjoni tal-pipeline, inaqqas ir-reżistenza tal-fluss u jimminimizza t-telf tar-ras.
parametru
| Oġġett | Speċifikazzjoni |
|---|---|
| Isem tal-Prodott | Liwja tas-Socket tat-Tip K tal-Ħadid Duttili ta '45 grad |
| Materjal | QT450‑10 / QT500‑7 Ħadid Duttili |
| Tip Konġunt | Ġonta Flessibbli Mekkanika tat-tip K |
| Siġill | Gasket tal-gomma EPDM |
| Klassi ta' Pressjoni | PN10, PN16 |
| Dijametru Nominali | DN80 ~ DN1200 |
| Kisi Intern | Kisi tal-Mehrież tas-Siment / Inforra tal-Epoxy |
| Kisi Esterni | Kisi epossidiku / Kisi tal-bitum |
| Standards | EN545, ISO2531, GB/T13295 |
Passi ta 'installazzjoni ta' 45 grad tal-Ħadid Duttili K-Type Socket Bend
Trattament minn qabel tal-pajp
Naddaf il-pajp u s-sokit tat-tip K tal-liwja, neħħi l-burrs u s-sediment, u spezzjona s-siegla tal-EPDM għal ħsara.
Siegla tal-Gomma Waħħal
Installa s-siegla tal-gomma EPDM fil-kanal tas-sokit tal-liwja, kun żgur li s-siegla toqgħod kompletament f'postha mingħajr ma titgħawweġ.
Qabbad Pajpijiet
Daħħal it-tarf spigot tal-pajp dritta b'mod stabbli fis-sokit tat-tip K tal-liwja, allinja ċ-ċentru u rriżerva l-ispazju meħtieġ għall-installazzjoni.
Mount Gland u Qafliet
Waħħal il-flanġ tal-glandola, daħħal boltijiet u ġewż, imbagħad issikkahom indaqs f'sekwenza djagonali biex tikkompressa s-siegla u tifforma siġillar flessibbli.
Aġġustament tal-Allinjament
Aġġusta l-angolu u l-elevazzjoni tal-pajp. Ivverifika li l-ġonta tippermetti deflessjoni minuri biex tilħaq id-disinn tal-pipeline.
Backfilling u Test tal-Pressjoni
Wettaq mili ta 'kompattazzjoni f'saffi wara spezzjoni konġunta. Kompli test idrostatiku biex tikkonferma żero tnixxija.
Installazzjoni Punti Ewlenin
Preparazzjoni tat-Tindif
Neħħi l-impuritajiet mis-sokit u l-uċuħ tal-ispigot; spezzjona l-integrità tas-siġill.
01
Installazzjoni taċ-ċirku tas-siġill
Pożizzjona b'mod korrett iċ-ċirku tas-siġill fil-kanal tas-sokit, filwaqt li tiżgura l-ebda distorsjoni.
02
Inserzjoni u Allinjament
Daħħal bil-mod l-ispigot fis-sokit fil-pożizzjoni mmarkata, u ċċekkja għal vojt uniformi.
03
Issikkar tal-ħanek
Issikka l-boltijiet b'mod simmetriku u indaqs biex tevita l-ispostament tas-siġill ikkawżat minn forza unilaterali.
04
Spezzjoni ta' Aċċettazzjoni
Wettaq test tal-integrità tas-siġill wara l-installazzjoni biex tiżgura l-ebda tnixxija.
05
Xenarji Applikabbli
Inġinerija Muniċipali
Netwerks ta' pajpijiet ta' provvista ta' ilma urban, drenaġġ u drenaġġ
01
Settur Industrijali
Ipproċessa t-trasport tal-fluwidu f'industriji kimiċi, metallurġiċi, tal-enerġija u relatati
02
Utilitajiet Pubbliċi
Sistemi ta' pipeline tal-gass u termali
03
Soluzzjonijiet Petrokimiċi
Pipelines tal-protezzjoni min-nar, sistemi ta 'irrigazzjoni, netwerks ta' pipeline ta 'impjanti tat-trattament tad-drenaġġ
04
