Kif għandhom jintgħażlu sew it-tee fittings għal sistemi ta 'pajpijiet industrijali?

Dijametru nominali (DN): Id-dijametru tal-pajp prinċipali tat-tee għandu jaqbel bis-sħiħ mad-dijametru tal-pajp prinċipali tas-sistema, filwaqt li d-dijametru tal-fergħa huwa ddeterminat abbażi tar-rekwiżiti tal-pajp tal-fergħa downstream. Per eżempju, f'sistema ta 'provvista ta' ilma u drenaġġ b'pajp prinċipali DN150, jekk tkun meħtieġa fergħa għal pajp ta 'fergħa DN100, għandha tintgħażel tee li jnaqqas ta' "DN150 × DN150 × DN100" biex tiġi evitata turbolenza medja kkawżata minn dijametri mhux imqabbla.

Klassifikazzjoni tal-Pressjoni (PN/Klassi): Il-klassifikazzjoni tal-pressjoni tat-tee għandha tintgħażel skont il-pressjoni tax-xogħol tad-disinn tas-sistema tal-pajpijiet. Per eżempju, tee PN16 huwa adattat għal pajpijiet kimiċi bi pressjoni għolja -(pressjoni tad-disinn: 1.6MPa), filwaqt li tee PN10 jista 'jintuża għal pajpijiet ta' provvista ta 'ilma muniċipali ta' pressjoni baxxa-(pressjoni tad-disinn: 0.6MPa), jipprevjenu tnixxijiet minħabba pressjoni insuffiċjenti-kapaċità ta 'ġarr.

Id-differenzi fil-proprjetajiet fiżiċi u kimiċi ta 'mezzi differenti trasportati jaffettwaw direttament l-għażla tal-materjal tat-tees. Għandha tingħata attenzjoni ewlenija lill-korrużività, it-temperatura u l-viskożità tal-medju:

Midja newtrali konvenzjonali (bħal ilma, żejt li jittiekel): Tees tal-azzar tal-karbonju (eż., materjal Q235) huma preferuti għall-ispiża baxxa tagħhom u l-kapaċità li jissodisfaw ir-rekwiżiti bażiċi tar-reżistenza għat-temp. Għall-provvista tal-ilma domestiku, għandhom jintgħażlu tees tal-azzar tal-karbonju b'kisja kontra l--korrużjoni (eż., trab tal-epossi) fuq il-ħajt ta 'ġewwa biex jikkonformaw mal-istandards tal-iġjene.

Mezzi korrużivi (bħal soluzzjonijiet ta'-aċidu, ilma baħar): Tees ta 'l-istainless steel (eż., materjali 304, 316L) huma meħtieġa. 316L-materjal għandu reżistenza għall-korrużjoni aħjar minn 304, li jagħmilha adattata għal xenarji ta'-korrużjoni għolja bħall-industrija kimika u l-inġinerija tal-baħar.

Il-metodu ta 'konnessjoni tat-tee għandu jkun konsistenti mal-iskema ta' konnessjoni ġenerali tas-sistema tal-pajpijiet. Il-metodi komuni u x-xenarji applikabbli tagħhom huma kif ġej:

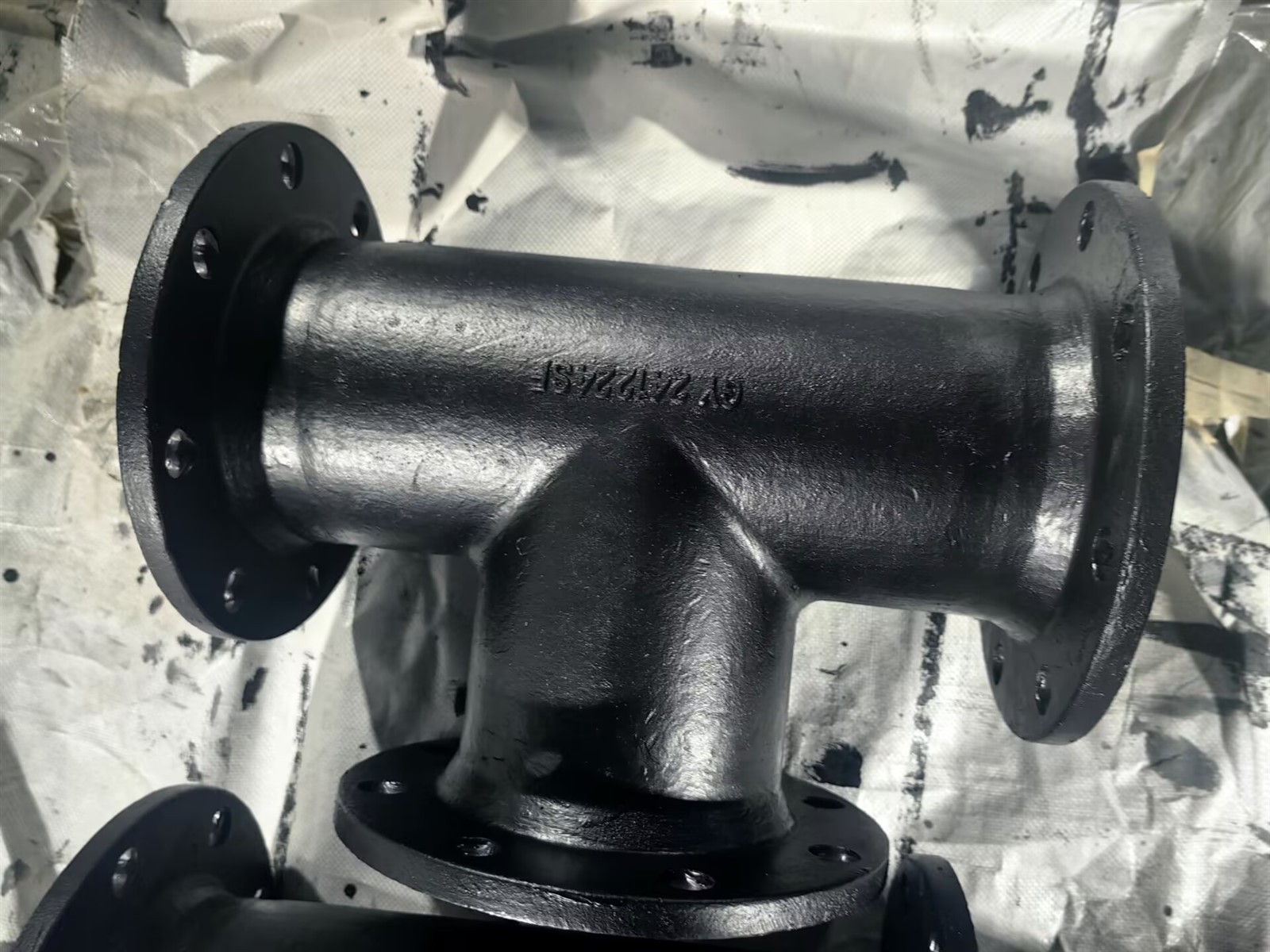

Konnessjoni tal-flanġ: Adattat għal xenarji ta'-pressjoni għolja u ta' rekwiżiti ta'-siġillar (eż., pipelines petrokimiċi). Tees flanġ jiksbu siġillar permezz ta 'rbit tal-bolt, li fihom żarmar u assemblaġġ konvenjenti għal manutenzjoni aktar tard, iżda jeħtieġu ċertu ammont ta' spazju ta 'installazzjoni.

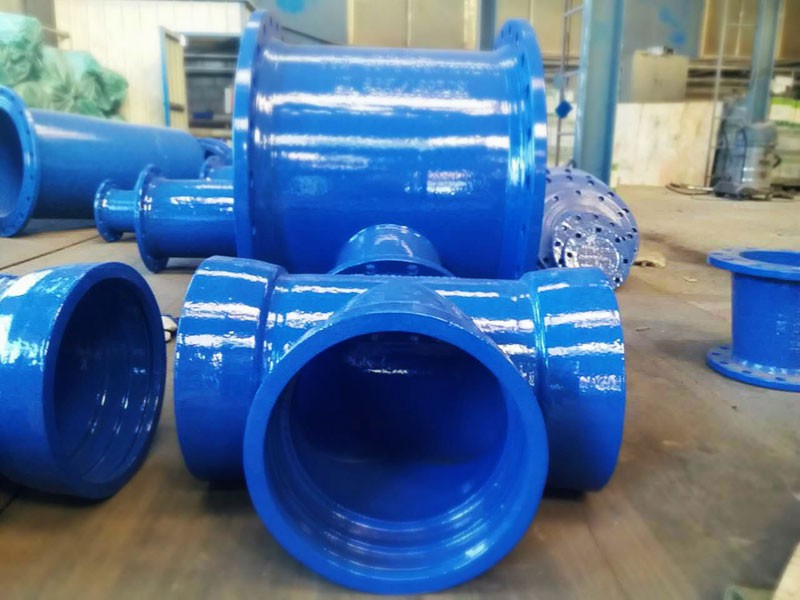

Konnessjoni tas-Socket: It-tee tas-sokit jikseb siġill permezz ta 'ċirku tal-gomma, li jiffaċilita ż-żarmar u l-assemblaġġ għall-manutenzjoni sussegwenti, iżda jeħtieġ ċertu grad ta' siġillar waqt l-installazzjoni.

Id-disinn tal-kanal tal-fluss tat-tee għandu jiġi kkombinat mar-rekwiżiti tar-rata tal-fluss u l-veloċità tas-sistema biex jiġi evitat it-telf tal-enerġija kkawżat minn kanali tal-fluss mhux raġonevoli:

Xenarji ta' rata tal-fluss konvenzjonali: Tees standard tal-kanal tal-fluss jintgħażlu. B'ħitan ta 'ġewwa lixxi tal-kanal tal-fluss, il-flussi medju b'reżistenza baxxa, li jagħmluhom adattati għall-biċċa l-kbira tal-pipelines industrijali.

Rata ta 'fluss għolja u xenarji ta' rekwiżiti ta 'reżistenza baxxa: "Angle tees" (bil-port tal-fergħa f'angolu ta '45 grad mal-pajp prinċipali) jistgħu jintużaw. Meta mqabbel ma 'tees dritti ta' 90 grad, il-medju jdur aktar bil-mod, u t-telf ta 'pressjoni lokali jista' jitnaqqas b'20%-30%. Huma adattati għal partijiet sensittivi għar-reżistenza bħal ħwienet tal-pompi tal-ilma u pipelines tal-fann.
